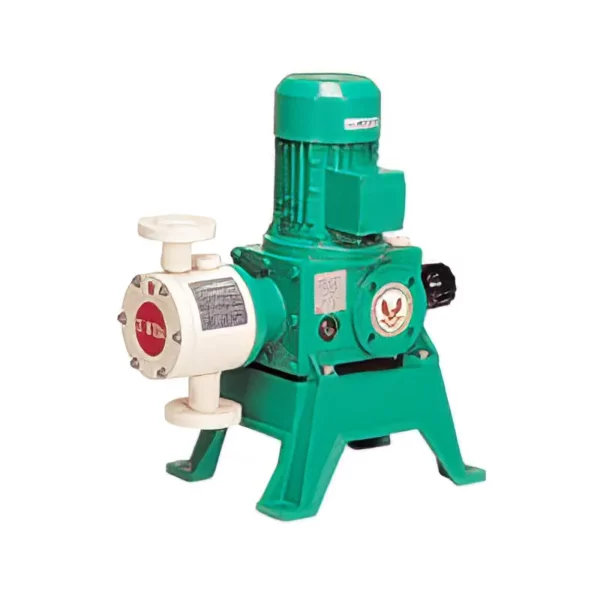

JS / JM 시리즈
25~10,800cc/min.급 에어챔버내장형 다이아프램식 정량펌프
JS / JM 시리즈는 에어챔버 내장형 다이아프램식 정량펌프로서 맥동방지
기능이 우수하고, 진동 및 소음이 없으며, 주입 정도가 높고 내구성이 강화된 제품 입니다.
제품특징
- 맥동방지 에어챔버 내장형
- 주입 정도가 높고 진동 및 소음이 없음
- 강화된 내구성
- IEC 규격 모터 채용
- 플랜지, 호스, 호스 플랜지 및 PIPE FITTING 등 다양한 접속방식
재질 사양(Material Specifications)
| 헤드재질/부품명 | P.V.C | SUS304 | SUS316 | PTFE | PVDF |
| 다이아프램 | PTFE+EPDM | ||||
| 체크볼 | CERAMICS | SUS304 | SUS316 | CERAMICS | |
| 볼시트 | P.V.C | SUS304 | SUS316 | PTFE | PVDF |
| 볼가이드 | P.V.C | SUS304 | SUS316 | PTFE | PVDF |
| 오링 | VITON/PTFE | VITON | PTFE | ||
※ 상기 재질 구성은 표준품 기준이며 재질 구성 변경이 필요한 경우 당사로 문의 바랍
제품사양표: 60Hz
| 모 델 | JS25 | JS50 | JS100 | JS300 | JS500 | JS1000 | JS2000 | |
| 최대토출량 | cc/min. | 25 | 50 | 150 | 360 | 520 | 1,200 | 2,200 |
| 최대토출압력 | kgf/㎠ | 10 | 10 | 10 | 7 | 5 | 5 | 5 |
| 스트로크수 | spm | 57 | 111 | |||||
| 접속구경 | 호 스 | Φ6 | Φ10 | |||||
| 플랜지 | KS 10K 15A | |||||||
| 표준적용모터 | 3상 AC 220/380V 또는 440V, 0.2kW | |||||||
| ExeⅡT4 또는 ExedⅡBT4, 0.4kW | ||||||||
| 특 성 곡 선 |
 |
|
|
|
|
|
| |
| 외 형 치 수 |
|
|
|
|
|
|
| |
| 접액부 구조 |
|
| ||||||
| 카 탈 로 그 |
| |||||||
| 사용 설명서 |
| |||||||
| 모 델 | JS3000 | JS4000 | JS5000 | JS6000 | JS8000 | JM10L | JM14L | |
| 최대토출량 | cc/min. | 3,300 | 4,300 | 5,000 | 6,000 | 8,000 | 10,800 | 14,000 |
| 최대토출압력 | kgf/㎠ | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 스트로크수 | spm | 111 | ||||||
| 접속구경 | 호 스 | Φ10 | Φ16 | Φ19 | ||||
| 플랜지 | KS 10K 20A | KS 10K 25A | ||||||
| 표준적용모터 | 3상 AC 220/380V 또는 440V, 0.4kW | 0.75kW | ||||||
| ExeⅡT4 또는 ExedⅡBT4, 0.4kW | 0.75kw | |||||||
| 특 성 곡 선 |
|
|
|
|
|
|
| |
| 외 형 치 수 |
|
|
|
|
|
| | |
| 접액부 구조 |
|
| ||||||
| 카 탈 로 그 |
| |||||||
| 사용 설명서 |
| |||||||
