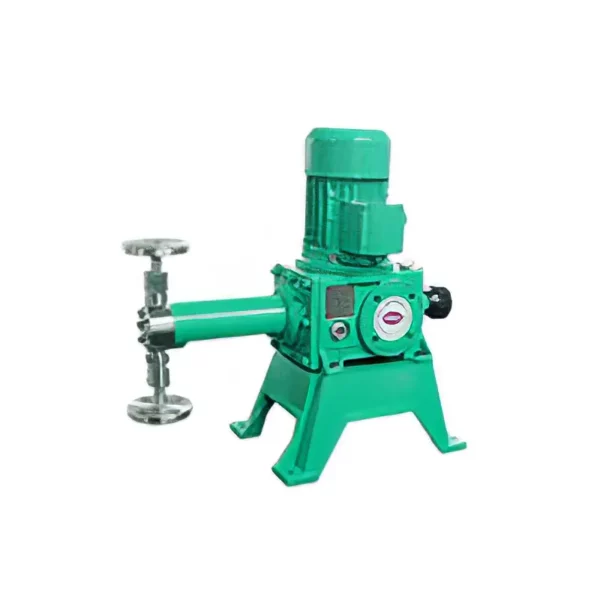

JMP 시리즈
25~10,000cc/min.급 고압 플런저형 정량펌프
JMP 시리즈는 플런저형 정량펌프로서 고압의 소용량 정밀 주입에서 대용량까지 주입이 가능 하며, 카벡스 기어 채용으로 고압 조건하에서의 내구성이 우수합니다.
제품특징
- 100kgf/㎠, 10~8,500cc/min.까지 주입이 가능
- 주입정도가 높고 진동 및 소음이 없음
- 강화된 내구성
- IEC 모터 규격 채용
- 플랜지, 나사 접속구조
재질 사양(Material Specifications)
| 헤드재질/부품명 | STS304 | STS316 | STS316L | P.V.C | PTFE | PVDF |
| 다이아프램 | PTFE | |||||
| 체크볼 | STS304 | STS316 | STS316L | CERAMICS | ||
| 볼시트 | STS304 | STS316 | STS316L | P.V.C | PTFE | PVDF |
| 볼가이드 | STS304 | STS316 | STS316L | P.V.C | PTFE | PVDF |
| 오링 | VITON/PTFE | VITON | PTFE | PTFE | ||
※ 상기 재질 구성은 표준품 기준이며 재질 구성 변경이 필요한 경우 당사로 문의 바랍니다.
제품사양표: 60Hz
| 모 델 | JMP10 | JMP25 | JMP50 | JMP100 | JMP200 | JMP300 | JMP500 | ||
| 최대토출량 | cc/min. | 15 | 30 | 50 | 100 | 200 | 300 | 500 | |
| 최대토출압력 | kgf/㎠ | 0.4kW | 250 | 250 | 250 | 230 | 230 | 170 | 100 |
| 0.75kW | – | – | – | – | – | – | 150 | ||
| 1.5kW | – | – | – | – | – | – | – | ||
| 스트로크수 | spm | 111 | |||||||
| 접속구경 | 나 사 | Rc 1/4 | |||||||
| 플랜지 | KS 10K 15A/KS.63K 15A | ||||||||
| 표준적용모터 | 3상 AC 220/380V 또는 440V, 0.4~1.5kW | ||||||||
| ExeⅡT4 또는 ExedⅡBT4, 0.4~1.5kW | |||||||||
| 특 성 곡 선 |  | | | | | | | ||
| 외 형 치 수 | | | | | | | | ||
| 접액부 구조 | | ||||||||
| 카 탈 로 그 | | ||||||||
| 사용 설명서 | | ||||||||
| 모 델 | JMP700 | JMP1000 | JMP2000 | JMP3000 | JMP4000 | JMP5000 | JMP6000 | ||
| 최대토출량 | cc/min. | 700 | 1000 | 2100 | 3300 | 4000 | 5000 | 6000 | |
| 최대토출압력 | kgf/㎠ | 0.4kW | 70 | 20 | 15 | 8 | – | – | – |
| 0.75kW | 100 | 50 | 25 | 23 | 15 | 10 | |||
| 1.5kW | 150 | 120 | 90 | 60 | 40 | 25 | 20 | ||
| 스트로크수 | spm | 111 | |||||||
| 접속구경 | 나 사 | Rc 3/8 | Rc 1/2 | Rc 3/4 | |||||
| 플랜지 | KS 10K 15A/KS.63K 15A | KS 10K 20A/KS 63K 20A | |||||||
| 표준적용모터 | 3상 AC 220/380V 또는 440V, 0.4~1.5kW | ||||||||
| ExeⅡT4 또는 ExedⅡBT4, 0.4~1.5kW | |||||||||
| 특 성 곡 선 | | | | | | | | ||
| 외 형 치 수 | | | | | | | | ||
| 접액부 구조 | | ||||||||
| 카 탈 로 그 | | ||||||||
| 사용 설명서 | | ||||||||
※ 주의사항
- 상기 성능은 20℃/비중 1.0의 청수로 시험한 자료로서 용량 선정의 참고 자료로 활용하기 위한 것이며, 보증치를 나타내는 것은 아닙니다.
- 추천하는 유효 유량조절 범위는 행정 길이의 20~100% 입니다.
- 이송액의 온도한계 : PVC/PP 40℃, STAINLESS STEEL/PVDF/PTFE : 80℃
- 이송액 중의 입자(슬러리)의 크기는 약 100㎛(0.1mm) 이내, 슬러리의 농도는 10wt%(슬러리의 비중은 2~3 정도)를 넘지 않아야 합니다.
- 자흡 높이는 2m 이내 입니다.
- 모터의 부착 치수는 IEC 규격이기 때문에 IEC 규격에 준하는 모터는 어떠한 모터든 부착이 가능 합니다.
- 표준 도장 색상은 Pantone 334C(청녹색 계열, Munsell no. 2.5BG 5/10 근사색) 입니다.
- 사양은 성능개선 등의 사유로 사전 예고 없이 변경될 수 있으며, 특별한 사양의 경우 당사로 문의 하시기 바랍니다.
