JMH 시리즈

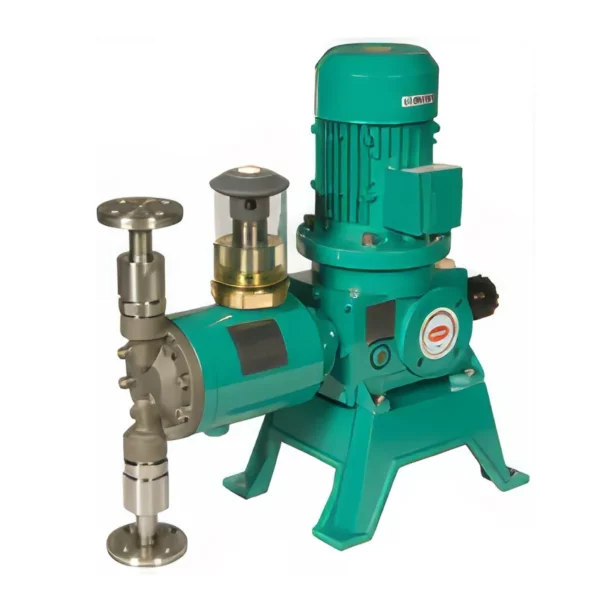

50~8,500cc/min.급 릴리프밸브 내장형 유압다이아프램식 정량펌프
JMH 시리즈는 릴리프 밸브가 내장된 유압구동형 다이아프램식 정량펌프로서 누액이 없어 인화성 약품의 고압 이송에 적합하며, 릴리프밸브가 내장되어 있어 과도한 압력을 자동적으로 해제하여 시스템을 보호해 주기 때문에 안전하게 약품을 주입할 수 있으며, 또한, 카벡스기어 채용으로 고압 조건 하에서의 내구성이 우수합니다.
제품특징
- 카벡스기어 채용으로 고압 운전 조건에서 더욱 강화된 내구성
- 릴리프 밸브 내장으로 시스템 보호
- IEC 규격 모터 채용
- 접액부 재질 : SUS304, SUS316, SUS316L, PP, PTFE, PVDF
재질 사양(Material Specifications)
| 헤드재질/부품명 | STS304 | STS316 | STS316L | P.V.C | PTFE | PVDF |
| 다이아프램 | PTFE | |||||
| 체크볼 | STS304 | STS316 | STS316L | CERAMICS | ||
| 볼시트 | STS304 | STS316 | STS316L | P.V.C | PTFE | PVDF |
| 볼가이드 | STS304 | STS316 | STS316L | P.V.C | PTFE | PVDF |
| 오링 | VITON/PTFE | VITON | PTFE | PTFE | ||
※ 상기 재질 구성은 표준품 기준이며 재질 구성 변경이 필요한 경우 당사로 문의 바랍니다.
제품사양표: 60Hz
| 모델 | JMH3000 | JMH4000 | JMH5000 | JMH6000 | JMH8000 | JMH10L | ||||||||||
| SUS | PVC | SUS | PVC | SUS | PVC | SUS | PVC | SUS | PVC | SUS | PVC | |||||
| 최대토출량 | cc/min. | 3,200 | 4,200 | 5,000 | 6,000 | 8,000 | 10,500 | |||||||||
| 최대토출압력 | kgf/㎠ | 0.4kW | 12 | 10 | 10 | 10 | 7 | 7 | 7 | 7 | – | – | – | – | ||
| 0.75kW | 20 | – | 15 | – | 15 | 10 | 12 | 10 | 12 | 10 | 8 | 8 | ||||
| 스트로크수 | spm | 111 | ||||||||||||||
| 접속구경 | 플랜지 | KS 10K 20A/30K 20A | KS 10K 20A/KS 15 20A | 10K 25A | ||||||||||||
| 표준적용모터 | 3상 AC 220/380V 또는 440V, 0.4~0.75kW | |||||||||||||||
| ExeⅡT4 또는 ExedⅡBT4, 0.4~1.75kW | ||||||||||||||||
| 특 성 곡 선 |
 |
|
|
|
|
| ||||||||||
| 외 형 치 수 |
|
|
|
|
|
| ||||||||||
| 접액부 구조 |
| |||||||||||||||
| 카 탈 로 그 |
| |||||||||||||||
| 사용 설명서 |
| |||||||||||||||
※ 주의사항
- 상기 성능은 20℃/비중 1.0의 청수로 시험한 자료로서 용량 선정의 참고 자료로 활용하기 위한 것이며, 보증치를 나타내는 것은 아닙니다.
- 추천하는 유효 유량조절 범위는 행정 길이의 20~100% 입니다.
- 이송액의 온도한계 : PVC/PP 40℃, STAINLESS STEEL/PVDF/PTFE : 80℃
- 이송액 중의 입자(슬러리)의 크기는 약 100㎛(0.1mm) 이내, 슬러리의 농도는 10wt%(슬러리의 비중은 2~3 정도)를 넘지 않아야 합니다.
- 자흡 높이는 2m 이내 입니다.
- 모터의 부착 치수는 IEC 규격이기 때문에 IEC 규격에 준하는 모터는 어떠한 모터든 부착이 가능 합니다.
- 표준 도장 색상은 Pantone 334C(청녹색 계열, Munsell no. 2.5BG 5/10 근사색) 입니다.
- 사양은 성능개선 등의 사유로 사전 예고 없이 변경될 수 있으며, 특별한 사양의 경우 당사로 문의 하시기 바랍니다.
