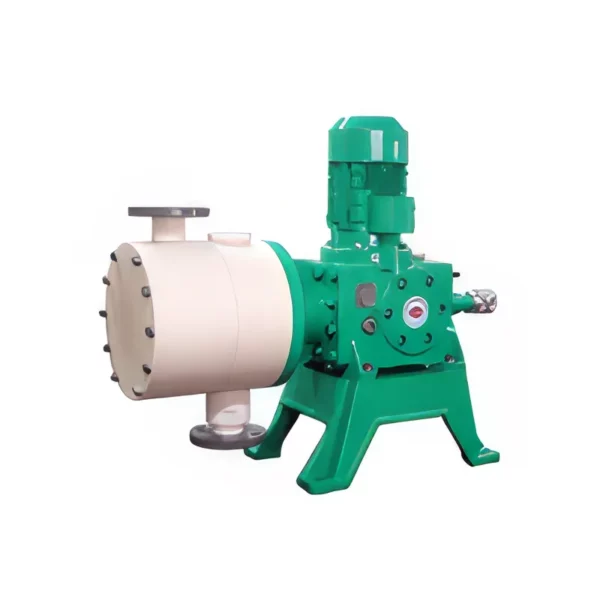

JL 시리즈
11,000~52,000cc/min.급 에어챔버내장형 다이아프램식 정량펌프
JL 시리즈는 에어챔버내장형 다이아프램식 대용량 정량펌프로서 맥동방지 기능이 우수하고,
진동이 없으며 주입정도가 높고 내구성이 강화된 제품 입니다.
제품특징
- 대용량, 에어챔버 내장형
- 주입정도가 높고 진동 및 소음이 없음
- 강화된 내구성
- IEC 모터규격 채용
- 호스, 호스 플랜지, 플랜지 직결식 및 PIPE FITTING 등 접속방식이 다양함
재질 사양(Material Specifications)
| 헤드재질/부품명 | P.V.C | SUS304 | SUS316 | PTFE | PVDF |
| 다이아프램 | PTFE+EPDM | ||||
| 체크볼 | CERAMICS | SUS304 | SUS316 | CERAMICS | |
| 볼시트 | P.V.C | SUS304 | SUS316 | PTFE | PVDF |
| 볼가이드 | P.V.C | SUS304 | SUS316 | PTFE | PVDF |
| 오링 | VITON/PTFE | VITON | PTFE | ||
※ 상기 재질 구성은 표준품 기준이며 재질 구성 변경이 필요한 경우 당사로 문의 바랍
제품사양표: 60Hz
| 모 델 | JL10L | JL20L | JL30L | JL40L | JL50L | |
| 최대토출량 | cc/min. | 11,000 | 21,500 | 31,500 | 45,000 | 52,000 |
| 최대토출압력 | kgf/㎠ | 5 | 5 | 5 | 3 | 3 |
| 스트로크수 | spm | 111 | ||||
| 접속구경 | 호 스 | Φ25 | Φ32 | Φ38 | ||
| 플랜지 | KS 10K 25A | KS 10K 40A | KS 10K 50A | |||
| 표준적용모터 | 0.75kW | 3상 AC 220/380V 또는 440V, 1.5kW | ||||
| 0.75kW | ExeⅡT4 또는 ExedⅡBT4, 1.5kW | |||||
| 특 성 곡 선 |  | | | | | |
| 외 형 치 수 | | | | | | |
| 접액부 구조 | | |||||
| 카 탈 로 그 | | |||||
| 사용 설명서 | | |||||
※ 주의사항
- 상기 성능은 20℃/비중 1.0의 청수로 시험한 자료로서 용량 선정의 참고 자료로 활용하기 위한 것이며, 보증치를 나타내는 것은 아닙니다.
- 추천하는 유효 유량조절 범위는 행정 길이의 20~100% 입니다.
- 이송액의 온도한계 : PVC/PP 40℃, STAINLESS STEEL/PVDF/PTFE : 80℃
- 이송액 중의 입자(슬러리)의 크기는 약 100㎛(0.1mm) 이내, 슬러리의 농도는 10wt%(슬러리의 비중은 2~3 정도)를 넘지 않아야 합니다.
- 자흡 높이는 2m 이내 입니다.
- 모터의 부착 치수는 IEC 규격이기 때문에 IEC 규격에 준하는 모터는 어떠한 모터든 부착이 가능 합니다.
- 표준 도장 색상은 Pantone 334C(청녹색 계열, Munsell no. 2.5BG 5/10 근사색) 입니다.
- 사양은 성능개선 등의 사유로 사전 예고 없이 변경될 수 있으며, 특별한 사양의 경우 당사로 문의 하시기 바랍니다.
“JL 시리즈”의 첫 상품평을 남겨주세요
상품평 작성을 위해 로그인이 필요합니다.
연관 상품

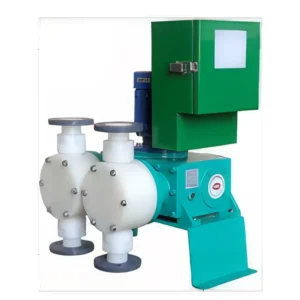

GVLD 시리즈
