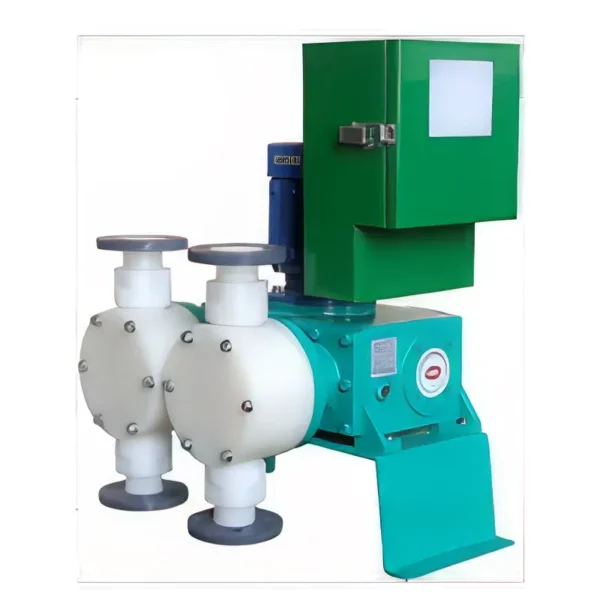

GVMD 시리즈
50~28,000cc/min.급 등속도 캠타입 더블헤드형 다이아프램식 맥동방지 정량펌프
GVMD 시리즈는 등속도 캠타입 더블 헤드형 다이아프램식 맥동방지형 제품으로 압력의 변동 및 사용 기간에 관계 없이 맥동을 일정하게 감소시켜 소음과 진동이 없이 보다 안전하게 사용할 수 있는 펌프 입니다. 또한, 4.3인치
터치 스크린형 디스플레이방식으로 직관적 제어 설정이 가능한 매우 편리한 제품 입니다. 인버터 모터 또는 BLDC 모터에 의한 회전수 제어형으로 LOCAL, REMOTE, RATIO MODE 등의 비례제어 자동 운전이 가능합니다.
제품특징
- 더블 등속도 캠 타입의 더블헤드 맥동 방지형
- 4.3인치 터치 스크린형
- 인버터 또는 BLDC 제어방식
- LOCAL, REMOTE, RATIO MODE 등의 비례제어 자동 운전
- 주입 정도가 높고 진동 및 소음이 없음
- 강화된 내구성
- IEC 규격 모터 채용
- 플랜지, 호스, 호스 플랜지 및 PIPE FITTING 등 다양한 접속방식
제품사양표: 60Hz
| 모 델 | GVMD6000 | GVMD8000 | GVMD10L | GVMD12L | GVMD16L | GVMD20L | GVMD28L | |
| 최대토출량 | cc/min. | 6,600 | 8,600 | 10,000 | 12,000 | 16,000 | 21,600 | 28,000 |
| 최대토출압력 | kgf/㎠ | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 스트로크수 | spm | 5 ~ 111 | ||||||
| 접속구경 | 호?? 스 | Φ10 | Φ16 | Φ19 | ||||
| 플랜지 | KS 10K 15A | 10K 25A | ||||||
| 표준적용모터 | BLDC MOTOR (INPUT : 3상 AC 220 ~ 380V) 0.4kW | 0.75kW | ||||||
| VVVF MOTOR 0.4kW (VVVF TYPE은 방폭형 모터 적용 불가함) | 0.75kW | |||||||
| 특 성 곡 선 |  | | | | | | | |
| 외 형 치 수 | | | | | | | | |
| 접액부 구조 | | | ||||||
| 카 탈 로 그 | | |||||||
| 사용 설명서 | | |||||||
※ 주의사항
- 상기 성능은 20℃/비중 1.0의 청수로 시험한 자료로서 용량 선정의 참고 자료로 활용하기 위한 것이며, 보증치를 나타내는 것은 아닙니다.
- 추천하는 유효 유량조절 범위는 행정 길이의 20~100% 입니다.
- 이송액의 온도한계 : PVC/PP 40℃, STAINLESS STEEL/PVDF/PTFE : 80℃
- 이송액 중의 입자(슬러리)의 크기는 약 100㎛(0.1mm) 이내, 슬러리의 농도는 10wt%(슬러리의 비중은 2~3 정도)를 넘지 않아야 합니다.
- 자흡 높이는 2m 이내 입니다.
- 모터의 부착 치수는 IEC 규격이기 때문에 IEC 규격에 준하는 모터는 어떠한 모터든 부착이 가능 합니다.
- 표준 도장 색상은 Pantone 334C(청녹색 계열, Munsell no. 2.5BG 5/10 근사색) 입니다.
- 사양은 성능개선 등의 사유로 사전 예고 없이 변경될 수 있으며, 특별한 사양의 경우 당사로 문의 하시기 바랍니다.
“GVMD 시리즈”의 첫 상품평을 남겨주세요
상품평 작성을 위해 로그인이 필요합니다.
연관 상품

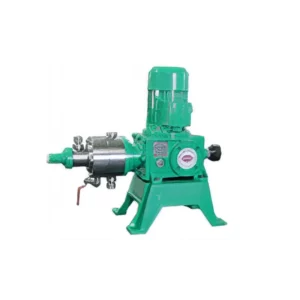

JSBV / JMBV 시리즈
