액상 폴리머 용해장치
연속식 완전자동 주입장치, 약품비 20%이상 절감, 용해탱크 없이 직접 용해 주입으로 전력비 및 유지관리비용 절감
정량 자동 연속운전으로 액상 폴리머를 용해하여 약품비용을 절감과 관리자가 편리

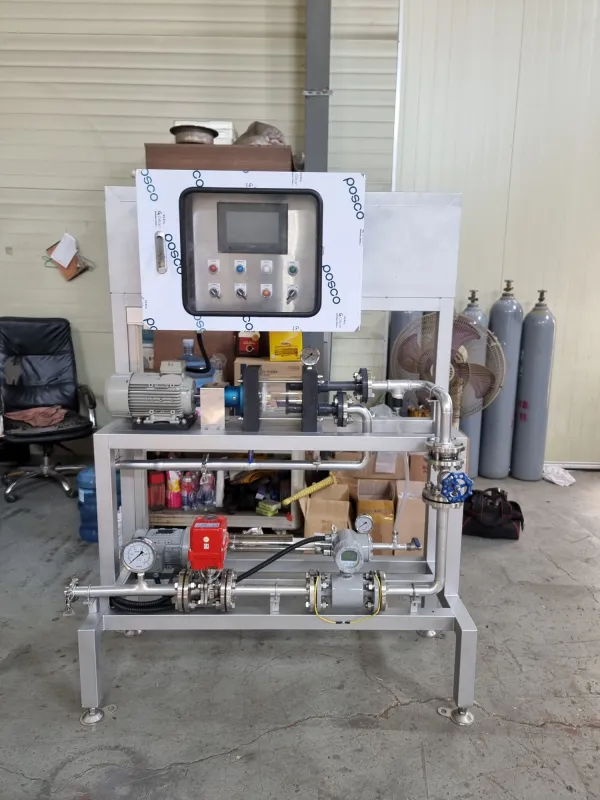

에멀젼 고분자응집제 자동용해주입장치는 희석수정량공급부, HIGH ENERGY MIXING CHAMBER, 2차 희석장치(Static Mixer), 에멀젼폴리머정량 공급장치, 비례저어장치로 구성되어진 연속형 에멀젼 고분자 응집제 용해주입 장치이다.
구조
1
희석수 정량공급부희석수정량공급부는 에멀젼폴리머에 맞춰 필요한 농도의 희석수를 유량계로 조정하여 정량 공급하여 주는 구조로 되어 있으며, 개폐밸브, 솔레노이드밸브, 자동유량계등으로 구성
2
HIGH ENERGY MIXING CHAMBERHIGH ENERGY를 발생 시킬 수 있는 임펠러 구동 혼합 형식의 특이한 구조의 MIXING CHAMBER에 희석수와 에멀젼폴리머가 양방향으로 교차 하며 특수구조의 MIXING IMPELLER에 의해 급격한 혼합을 이루며 완전 교반 된다. 희석수압에 의한 완전혼합교반과 저동력으로서 전력비의 감소와 사후 유지관리가 불필요한 신기술을 응용한 에멀젼 고분자응집제 용해장치
3
2차 희석장치(STATIC MIXER)HIGH ENERGY MIXING CHAMBER에 의해 완전혼합교반되어진 에멀젼폴리머용액은 2차희석부에서 2차 희석수가 유입되어 실제 필요한 농도로 최종 조절 된다. 2차희석으로 인한 AGING TIME과 희석수에 완전히 수화되어 에멀젼 폴리머가 가진 성분이 최대로 발휘할 수 있도록 구성
4
에멀젼폴리머 정량 공급장치부에멀젼폴리머 저장탱크에 저장된 폴리머를 정량펌프(다이아프램펌프 또는 모노펌프, 기어펌프)로 희석수와 비례적으로 조정하여 HIGH ENERGY MIXING CHAMBER로 유입
5
희석수 정량공급부제어장치는 솔레노이드밸브, 유량계에서의 시그날을 에멀젼폴리머 정량펌프에서 인지하여 비례제어로 일정한 농도를 유지하도록 하였으며 유량이 세팅 값 이하로 작동되면 공정의 보호를 위하여 운전에 대한 작동정지 등의 안전장치를 채택 하였고 수동/자동 선택스위치, 외부 조작반, 과부하방지장치, 각 램프등으로 구성
원리
특징 및 강점
- 연속식 완전자동 주입장치
- 약품비 20%이상 절감 효과
- 용해탱크 없이 직접 용해 주입으로 전력비 및 유지관리비용 절감
- 운전자 갑시없이 장시간 운전가능(농도비례제어, 유량감시 비상정지기능)
- 컴팩트한 설계로 설치장소 및 유지보수가 1/10로 감소
- 제어반 마이크로프로세스 채택하여 중앙제어 및 감시 기능 탁월
- 미국 US FILTER사 제품
선정표
Emulsion PolySoL Series 구분표
- M Series : Remote Control 가능 Model
- M Series 구분
M Series Pump 선정표
| Neat Polymer Pump Outlet (ℓ/hr) | Maximum Pressure | 희석수 Model (ℓ/hr) | ||
|---|---|---|---|---|
| 90-908 | 227-2270 | 227-4542 | ||
| .00000 ~ 3.78 | 7㎏/㎠ | M240 – D1 | M600 – D1 | M1200 – D1 |
| .00000 ~ 9.5 | 7㎏/㎠ | M240 – D2.5 | M600 – D2.5 | M1200 – D2.5 |
| .00000 ~ 15.2 | 5㎏/㎠ | M240 – D1 | M600 – D1 | M1200 – D1 |
| .00000 ~ 38 | 5㎏/㎠ | N/A | M600 – D4 | M1200 – D4 |
| GEAR PUMP MODEL 선정표 | ||||
| Neat Polymer Pump Outlet (ℓ/hr) | Model | |||
| 0.0 ~ 137 | M2400 – G18 | |||
| 0.0 ~ 228 | M6000 – G137 | |||
| 0.0 ~ 760 | M12000 – G228 | |||
| 0.0 ~ 760 | M12000 – G760 | |||
