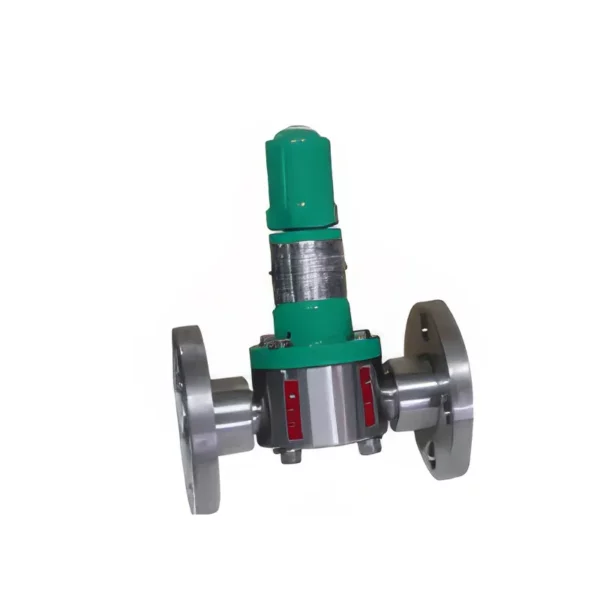

배압밸브 시리즈(EWBV)

배압밸브 시리즈(EWBV)

싸이폰 현상, 약 과다공급, 진공탱크-진공관 주입용도
카카오톡문의

왕복형을 포함한 용적식 펌프는 원심펌프에 비해 토출 압력이 월등히 높은 특성을 가지고 있습니다.

펌프 설치 중, 관 조건에 따라 오버피딩(over feeding) 또는 싸이폰(siphon) 현상이 발생합니다. 결과적으로 흐름 조절에 실패할 수 있으며 주입된 흐름이 설정된 양보다 많게 됩니다.

또한, 주입점이 원심 펌프의 배출관과 연결될 때, 이 안에서 약액이 흐르는데 벤츄리(Venturi) 관의 흐름 현상으로 인해 정량 펌프가 작동을 멈춘 후에도 약 탱크의 약액이 흡수될 수 있습니다.

배압 밸브는 이러한 현상을 방지하고, 주입되어야 할 정확한 양으로 배출(설정된 양만큼)됩니다.

제품특징

  • 사이폰 발생으로 인한 과공급 방지용으로 사용
  • 다이아프램 방식 OPEN / CLOSE
  • PP, PTFE, PVDF, STAINLESS STEEL 등 다양한 접액부 재질

배압밸브 설치가 필요할 때

  • 과도한 압력 상승으로부터 시스템 보호용으로 사용
  • 다이아프램 방식 OPEN / CLOSE
  • PP, PTFE, PVDF, STAINLESS STEEL 등 다양한 접액부 재질

재질 사양 및 재질(Specifications)

모 델재 질접속구경압력
설정범위		표준
설정압력		적용
펌프모델		외형치수카탈로그사용
설명서
EWBV-P15APP15A1.0 ~ 3.0kg/㎠1.0 ~ 1.5kg/㎠EWS25~2000
JS25~2000
GE25~2000
GS25~2000
GVMD50~4000
EWBV-T15APTFE
EWBV-K15APVDF
EWBV-S15ASUS304
EWBV-615ASUS316
EWBV-P20APP20AJS3000~8000
GS3000~8000
GVMD6000~16L
　　
EWBV-T20APTFE
EWBV-K20APVDF
EWBV-S20ASUS304
EWBV-620ASUS316
EWBV-P25APP25AJM10L~14L
GM10L~14L
GVMD20L~28L
　　
EWBV-T25APTFE
EWBV-K25APVDF
EWBV-S25ASUS304
EWBV-625ASUS316
EWBV-P40APP40AJL10L~30L
GL10L~30L
GVLD20L~60L
　　
EWBV-T40APTFE
EWBV-K40APVDF
EWBV-S40ASUS304
EWBV-640ASUS316
EWBV-P50APP50AJL40L~50L
GL40L~50L
GVLD80L~100L
　　		　
EWBV-T50APTFE
EWBV-K50APVDF
EWBV-S50ASUS304
EWBV-650ASUS316
※ 주의사항
  • 성능개선 등의 사유로 사전 예고 없이 변경될 수 있으며, 특별사양의 경우 당사로 문의 바랍니다.
  • 이송액의 온도한계: PVC 0~40℃, STAINLESS STEEL/PTFE/PVDF 0~80℃
  • 이송액 중의 입자(슬러리)의 크기는 약 100㎛(0.1mm)이내, 슬러리의 농도는 10wt%(슬러리의 비중은 2~3 정도)를 넘지 않아야 합니다.
  • 표준 도장 색상은 Pantone 334C(청녹색 계열, MUNSELL NO., 2.5BG 5/10 근사색)입니다.
