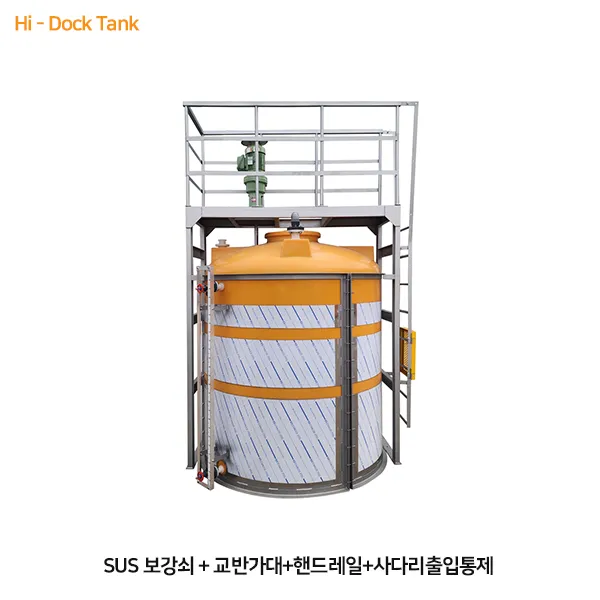

교반형 PE탱크(v)
| 모델명 | HI-V-TYPE |
| 구분 | 약품저장용 탱크 |
| 용량 | 200L – 50,000L |
| 색상 | TANK : YELLOW(기본) / 보강쇠 : GRAY(기본) |
| TANK BODY | LLDPE |
| TANK BAND(보강쇠) | 전기아연도철판-EGI / STS 304 |
| AGITATOR SUPPORT(교반가대) | SS 400 / STS 304 |
| STEEL류 | SS400 / STS 304 |
| LEVEL GUAGE | PP, TEFLON |
| PE NOZZLE | LLDPE |
| 참고사항 | 교반형 탱크는 교반가대 고정을 위해서 보강쇠가 필수로 장착됩니다. PE NOZZLE의 경우 융착식으로 부착됩니다. |

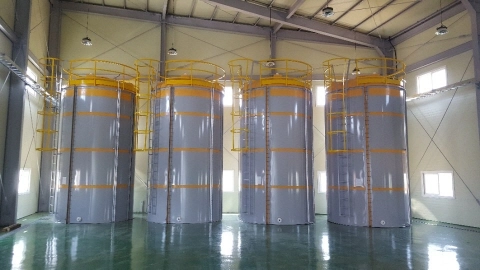

대형탱크의 교반용으로 많이 사용되는 제품
AGITATOR을 중심에 설치할 경우 소용돌이 현상이 일어나 교반효과가 감소하므로 탱크의 벽면에 방해판(BAFFLE PLATE)을 설치하거나 또는 AGITATOR을 중심에서 편심되게 설치하면 교반효과가 더욱 향상됩니다.
특징
1
내약품성이 우수합니다.하이-독(Hi-Dock)탱크의 탁월한 내부식성(Corrosion Resistance)은 강산, 강알카리를 비롯한 거의 모든 화학약품으로부터 침식되지 않습니다.
2
강도가 우수합니다.하이-독(Hi-Dock)탱크의 특수수지는 충격성이 강하며 갈라지는 균열성 비틀림 현상이 없습니다.
3
경제성이 탁월합니다.대량생산이 가능하고 따라서 STS, FRP에 비해 경제성이 탁월합니다.
4
조립 및 이음새가 없습니다.일체 특수성형된 제품이므로 누액의 염려가 전혀 없습니다.
용도
약품저장조, 교반조, 순수탱크, 폐수약품, 폐수조
약품저장조, 세정조, 초순수조, 폐수처리조
빙초산조, 음용수저장조, 조합조, 젓갈류, 폐수조
약품저장조, 산세조, 도금조, 폐수조, 기름저장조
농약저장조, 농산물저장조, 양식조, 세정조, 폐액폐수처리조
약품저장조, 염색조, 폐수처리조
일반형(Hi-G-Type)탱크 규격표
| MODEL | 용량(ℓ) | 외경(mm) | 수면고(mm) | 전고(mm) | 두께(t) | 맨홀내경 | 비고 |
| Hi-500 | 50,000 | 3210 | 6350 | 7110 | 20 | 460 | |
| Hi-400 | 40,000 | 3060 | 5600 | 6320 | 20 | 460 | |
| Hi-300 | 30,000 | 2830 | 4900 | 5650 | 15 | 460 | |
| Hi-250 | 25,000 | 2790 | 4230 | 4870 | 15 | 460 | |
| Hi-200 | 20,000 | 2790 | 3500 | 4170 | 15 | 460 | |
| Hi-150 | 15,000 | 2560 | 3100 | 3760 | 15 | 460 | |
| Hi-100 | 10,000 | 2300 | 2600 | 3130 | 15 | 460 | |
| Hi-080 | 8,000 | 2100 | 2400 | 3000 | 14 | 460 | |
| Hi-060 | 6,000 | 1900 | 2300 | 2830 | 13 | 460 | |
| Hi-050 | 5,000 | 1900 | 1900 | 2400 | 13 | 460 | |
| Hi-040 | 4,000 | 1720 | 1850 | 2350 | 10 | 460 | |
| Hi-030 | 3,000 | 1600 | 1600 | 2100 | 10 | 460 | |
| Hi-020 | 2,000 | 1400 | 1400 | 1850 | 9 | 460 | |
| Hi-015 | 1,500 | 1240 | 1300 | 1700 | 9 | 400 | |
| Hi-010 | 1,000 | 1080 | 1150 | 1490 | 8 | 400 | |
| Hi-008 | 800 | 990 | 1120 | 1450 | 7 | 400 | |
| Hi-006 | 600 | 900 | 1050 | 1360 | 6 | 400 | |
| Hi-005 | 500 | 980 | 750 | 1070 | 6 | 400 | |
| Hi-004 | 400 | 800 | 890 | 1160 | 6 | 250 | |
| Hi-002 | 200 | 650 | 650 | 940 | 5 | 250 |

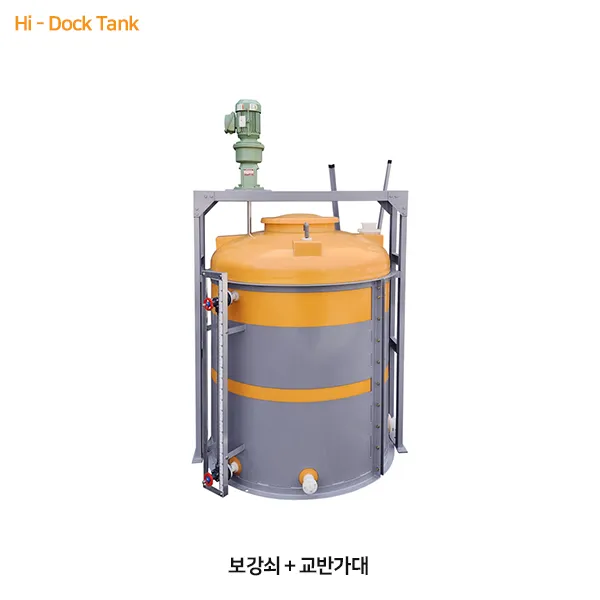

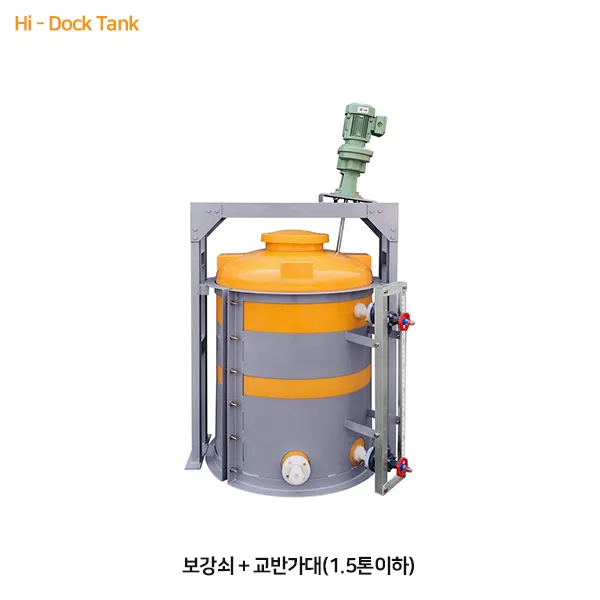

- 교반형 탱크는 교반가대 고정을 위해서 보강쇠가 필수로 장착됩니다.

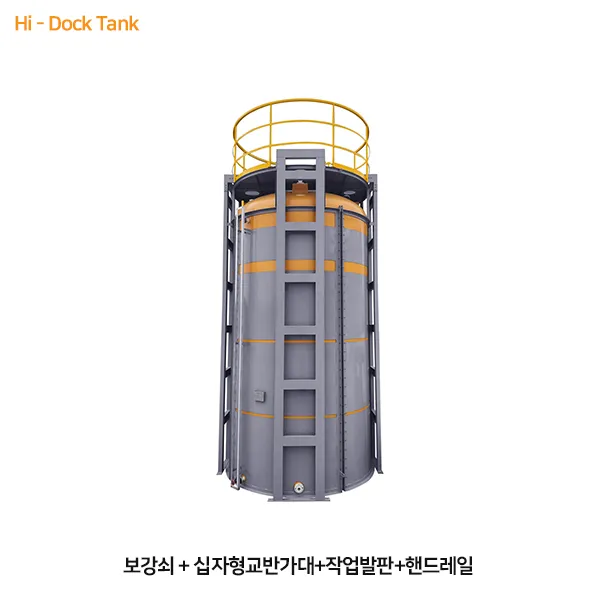

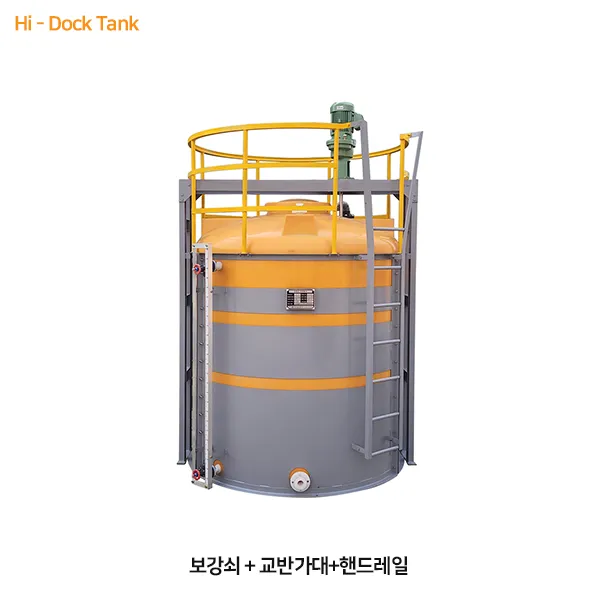

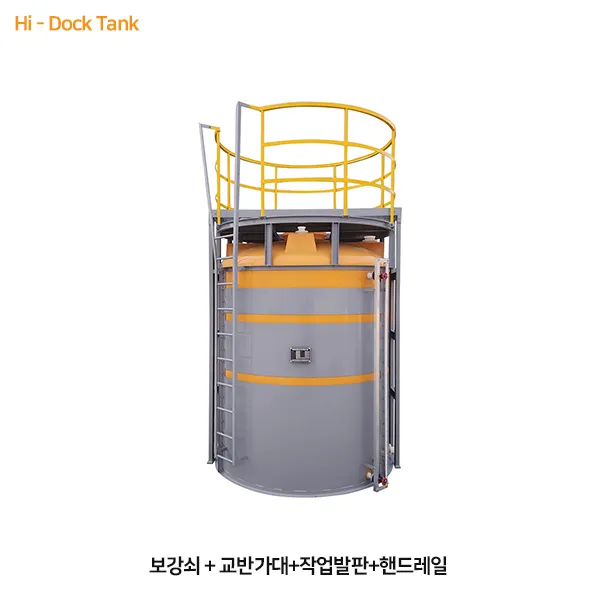

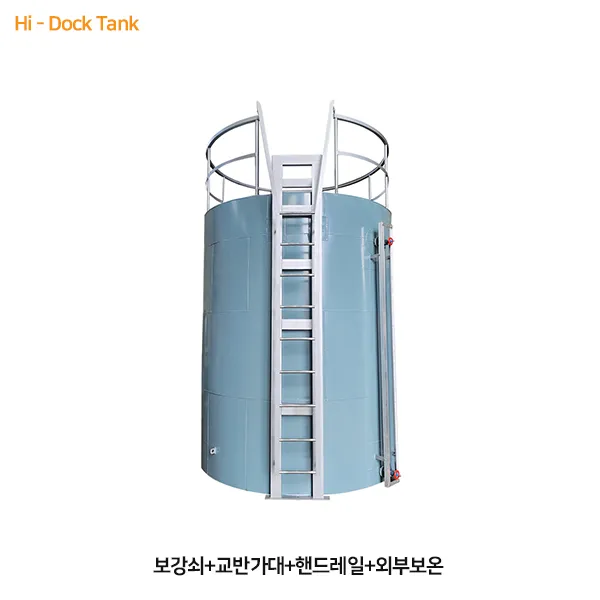

- HAND RAIL(상부난간),사다리안전망,PLAT FORM(작업발판),보온,탱크로리연결주입관등을 OPTION으로 부착이 가능합니다.
- 색상변경 및 기타 규격은 주문시 문의 바랍니다.
“교반형 PE탱크(v)”의 첫 상품평을 남겨주세요
상품평 작성을 위해 로그인이 필요합니다.
「Hi-Dock Chemical Tank」는, 내약품성이 우수한 순정 폴리에틸렌 (PE : Polyethylene) 재질로서, 세계적인 Roto-Moulding 공법으로 삼중일체 성형 (Seamless Tank) 하여, 강성도와 내충격성 내환경성이 향상된 "액체 저장용 탱크" 입니다. 취급(사용) 시 주의사항을 잘 지키시어 안정적으로 사용하십시오.
이동 설치 시 주의

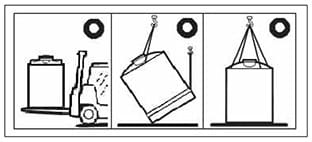

상하차나 이동 설치 시 낙하 또는 접촉으로 탱크에 과도한 충격이 가해지면 본체와 부속의 균열 또는 파손될 수 있으므로 지게차나 크레인을 이용하고, 지게차 포크는 탱크 폭 보다 긴 것을 사용하며, 크레인 견인 시 상하 2개소 이상에 로프를 독립적으로 단단히 걸고 묶어서 견인 하십시오.
이동 설치 시 주의

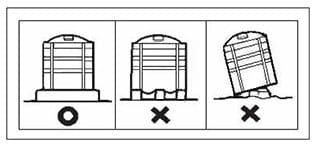

탱크가 안착될 설치 기초는 빈공간 없이 하중 안전이 반영 설계된, 콘크리트 기초나 철구조물로 전면 지지가 되어야 하며, 지지면(탱크 밑면 포함)에 돌기나 이물질을 반드시 확인 제거 후에 설치(안착)하십시오.

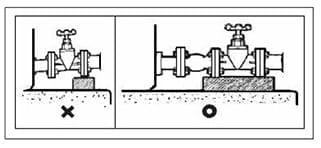

배관 설치 시 주의
탱크에 부착된 노즐 플랜지는 탱크와 같은 PE 재질이므로, 배출관 플랜지 중심과 맞면을 잘 맞추어, 장력과 무게 하중이 걸리지 않도록 체결하고, 밸브 하부를 쿠션재로 지지하고, 고정보강대를 설치하며, 밸브 전 (또는 후)에, 반드시 후렉시블을 설치하고, PE 플랜지에 상대 배관 시 직접 화기를 접촉하지 마십시오.
배관 설치 시 주의
