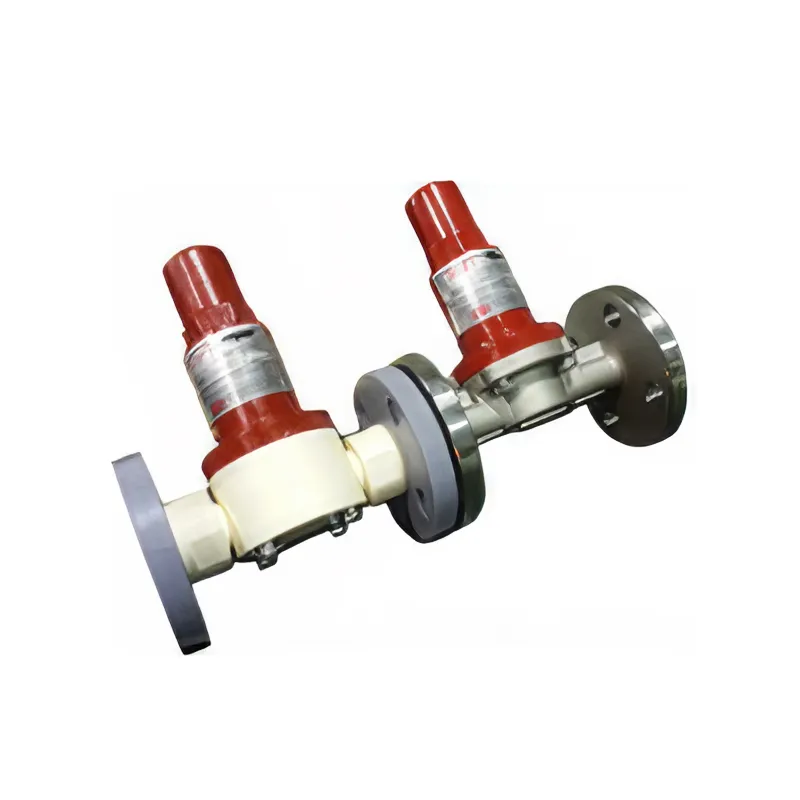

릴리프밸브(EWRV) 시리즈
과도상승 압력 해제로 시스템을 보호 목적 사용
과도 압력방지로 다이어프램 파손, 모토 소손, 배관파손을 방지
정량펌프는 원심펌프에 비해 토출 압력이 월등히 높은 특성을 가지고 있습니다. 정량펌프 사용 시 토출측 배관이 이물질 또는 약품의 석출결정물 등으로 인해 막히거나 실수로 토출측 밸브를 잠그고 운전하게 되면 단시간에 압력이 과도하게 상승되며, 다이아프램의 파손, 모터의 소손 또는 배관이 파손되는 경우가 있습니다.
릴리프 밸브는 이러한 과도 압력을 해제시켜 시스템을 보호하기 위한 목적으로 사용 합니다. 특히, 주펌프와 보조펌프를 설치하여 장기간 경과 후 보조펌프 가동 시 토출측 밸브의 개방을 잊고 운전하는 경우가 발생 되는데 이러한 경우를 대비하여 반드시 릴리프 밸브의 설치를 권장 합니다.
제품특징
- 과도한 압력 상승으로부터 시스템 보호용으로 사용
- 다이아프램 방식 OPEN / CLOSE
- PP, PTFE, PVDF, STAINLESS STEEL 등 다양한 접액부 재질
재질 사양 및 재질(Specifications)
| 모 델 | 재 질 | 접속구경 | 압력 설정범위 |
표준 설정압력 |
적용 펌프모델 |
외형치수 | 카탈로그 | 사용 설명서 |
| EWRV-P15A | PP | 15A | 1.0 ~ 10.0kg/㎠ | 6kg/㎠ | EWS25~2000 JS25~2000 GE25~2000 GS25~2000 GVMD50~4000 |
 |
|
|
| EWRV-T15A | PTFE | |
||||||
| EWRV-K15A | PVDF | |
||||||
| EWRV-S15A | SUS304 | |
||||||
| EWRV-615A | SUS316 | |
||||||
| EWRV-P20A | PP | 20A | 1.0 ~ 7.0kg/㎠ | 6kg/㎠ | JS3000~8000 GS3000~8000 GVMD6000~16L |
|
|
|
| EWRV-T20A | PTFE | |
||||||
| EWRV-K20A | PVDF | |
||||||
| EWRV-S20A | SUS304 | |
||||||
| EWRV-620A | SUS316 | |
||||||
| EWRV-P25A | PP | 25A | 1.0 ~ 7.0kg/㎠ | 6kg/㎠ | JM10L~14L GM10L~14L GVMD20L~28L |
|
|
|
| EWRV-T25A | PTFE | |
||||||
| EWRV-K25A | PVDF | |
||||||
| EWRV-S25A | SUS304 | |
||||||
| EWRV-625A | SUS316 | |
||||||
| EWRV-P40A | PP | 40A | 1.0 ~ 5.0kg/㎠ | 4kg/㎠ | JL10L~30L GL10L~30L GVLD20L~60L |
|
|
|
| EWRV-T40A | PTFE | |
||||||
| EWRV-K40A | PVDF | |
||||||
| EWRV-S40A | SUS304 | |
||||||
| EWRV-640A | SUS316 | |
||||||
| EWRV-P50A | PP | 50A | 1.0 ~ 5.0kg/㎠ | 4kg/㎠ | JL40L~50L GL40L~50 LGVLD80L~100L |
|
|
|
| EWRV-T50A | PTFE | |
||||||
| EWRV-K50A | PVDF | |
||||||
| EWRV-S50A | SUS304 | |
||||||
| EWRV-650A | SUS316 | |
“릴리프밸브(EWRV) 시리즈”의 첫 상품평을 남겨주세요
상품평 작성을 위해 로그인이 필요합니다.
연관 상품
-

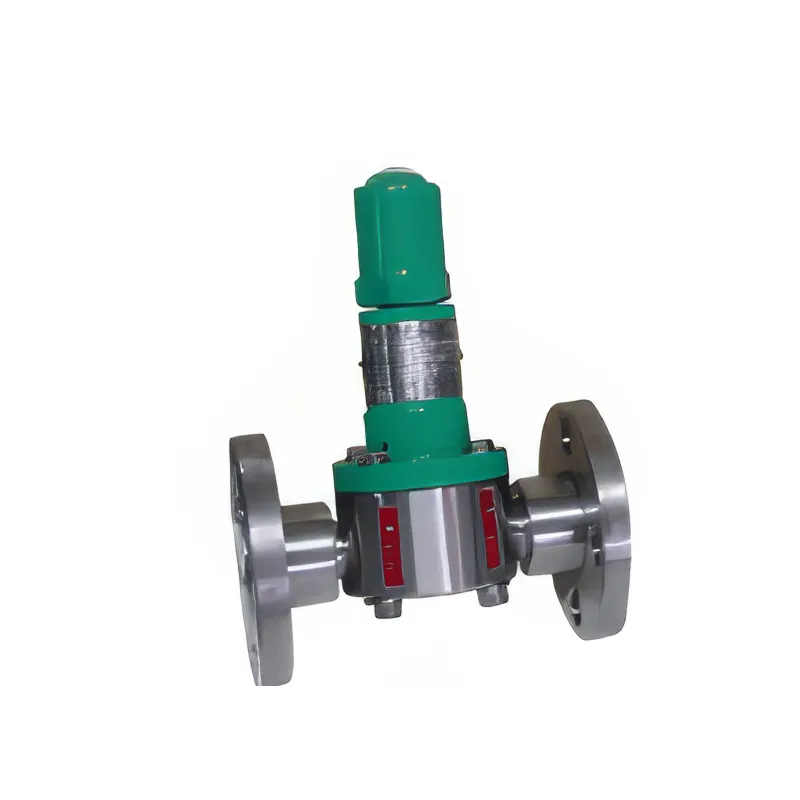

배압밸브 시리즈(EWBV)
싸이폰 현상, 약 과다공급, 진공탱크-진공관 주입용도
-

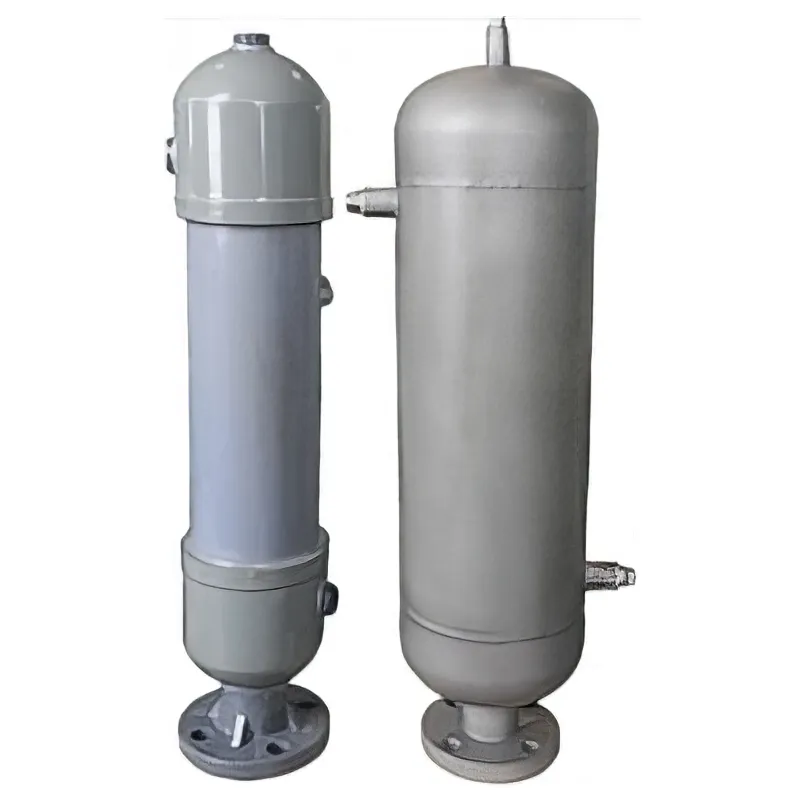

에어챔버 시리즈(EAC)
