작동원리
에어챔버 내장으로 소음감소, 보수점검과 세척이 용이합니다.

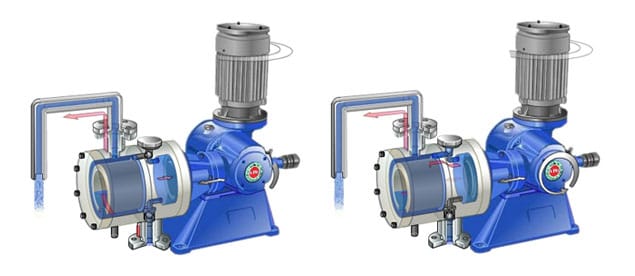

작동원리
무맥동 정량펌프는 일반적인 펌프에서 무맥동 정량 주입을 하기 위해 배관에 별도로 설치하는 Air-chamber의 원리를 응용하여 헤드에 내장 일체화시킨 획기적인 제품입니다.
제품특징
무맥동형 정량펌프, 일반 정량펌프와 비교
| 구 분 | 에코텍이에스 (무맥동형) | 일반정량펌프 (맥동형) |
| 맥동 발생여부 | HEAD(접액부) 일체형으로 특수 제작된 에어쳄버에서 맥동 및 소음제거 | DIAPHRAGM의 왕복운동으로 인한 맥동 현상이 배관에 그대로 전달되어 배관파손 및 소음발생 |
| AIR CHAMBER 설치여부 | 별도의 에어쳄버를 설치할 필요가 없으므로 유지보수가 쉽고 설치비가 절감되므로 경제적 | 배관 상단에 별도의 에어쳄버 또는 맥동 제거장치 설치필요. |
| HEAD DRAIN VALVE 부착 | 헤드 드레인 밸브 설치로 분해시 유해약품으로 부터 작업자 보호, 보수점검 및 세척용이 | 구조적으로 헤드에 드레인 밸브 설치 불가 |
| 배관 TYPE | * HOSE TYPE * FLANGE TYPE * HOSE-FLANGE TYPE * PIPE FITTING TYPE | *HOSE TYPE * FLANGE TYPE |
| 배관 구경 | 균일한 유속으로 관경을 작게 설계할 수 있으므로 경제적 | 실제유량에 비해 관경이 크게 설계 되므로 비경제적 |
| BODY 재질 | 특수 알미늄 합금(AC2AF) 다이캐스팅제품으로 가볍고 충격 및 부식에 강함 우레탄 2중페인팅 – 부식방지 | 일반 주강주물 – CAM BOX 철판 절곡 도장제품 – BASE |
| 유량의 정밀도 | 맥동제거로 유량편차가 획기적으로 감소하여 고정밀도를 유지가능 | 맥동현상으로 인한 유량편차가 심하여 정밀도 유지가 곤란 |

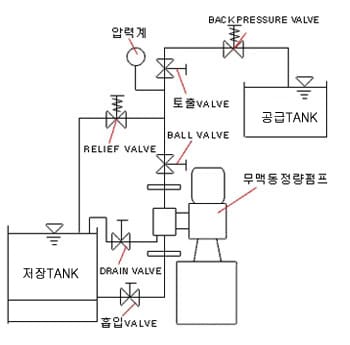

에코텍이에스 무맥동 펌프

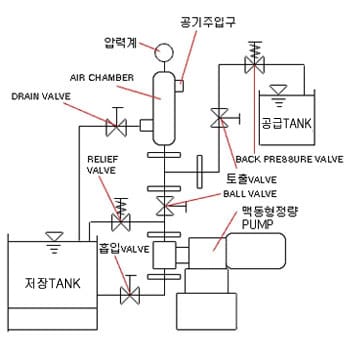

타사 일반 맥동펌프
에코텍이에스 무맥동 펌프
