분해도
정밀공정으로 제작되는 무맥동형 정량펌프,
적은 유지보수, 뛰어난 내마모성 !

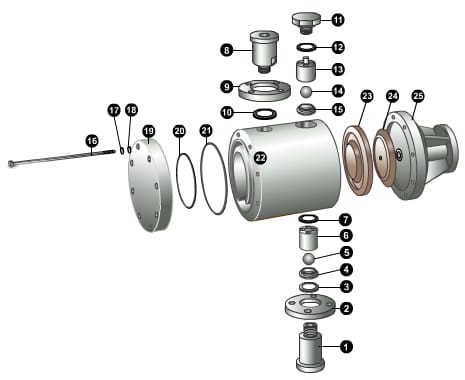

에코텍이에스 무맥동 펌프 분해도
| No. | 부품명 | 수량 |
| 1 | SUC. CONNECTOR | 1 |
| 2 | FLANGE | 1 |
| 3 | GASKET | 1 |
| 4 | BALL SEAT | 1 |
| 5 | CHECK BALL | 1 |
| 6 | SUC. BALL SUIDE | 1 |
| 7 | GASKET | 1 |
| 8 | DIS. CONNECTOR | 1 |
| 9 | FLANGE | 1 |
| 10 | GASKET | 1 |
| 11 | HEAD CAP | 1 |
| 12 | GASKET | 1 |
| 13 | D.BALL GUIDE | 1 |
| 14 | CHECK BALL | 1 |
| 15 | BALL SEAT | 1 |
| 16 | HEX. BOLT | 4 / 6 |
| 17 | SPRING WASHER | 4 / 6 |
| 18 | PLANE WASHER | 4 / 6 |
| 19 | HEAD COVER | 1 |
| 20 | O-RING | 1 |
| 21 | O-RING | 1 |
| 22 | PUMP HEAD | 1 |
| 23 | DIAPHRAGM | 1 |
| 24 | PUSH PLATE | 1 |
| 25 | PUMP FLANGE | 1 |
